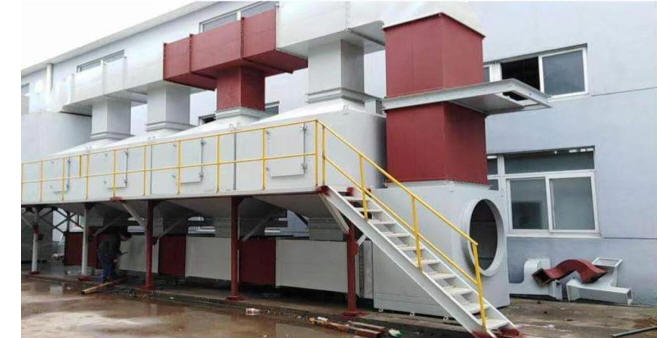

衡臣钣喷中心吸附脱附催化燃烧系统介绍

  活性炭吸附脱附催化燃烧废气处理装置,不仅满足国家标准《VOC 排放控制标准》(GB37822-2019)和《大气污染物综合排放标准》(GB16297-1996);处理后排放指标还要优于各个先进城市的地方标准。
具体处理工艺:
  喷漆产生的漆污采用干式吸附,第一道为玻璃纤维棉吸附,铺设喷漆房内钢格栅底部;前处理箱中又配有22道粗效过滤棉过滤和一道布袋式过滤器,可滤90%以上的漆污。油漆中的VOC挥发物通过活性碳吸附阶段和活性碳脱附再生阶段 ,二个阶段的工作原理如下:
① 活性炭吸附过程:
   车间排出的废气经管道进入活性碳吸附床,有机废气穿过活性碳时,废气中的有机成份被吸引到活性碳的微孔中并浓集保留其中,其它气体穿过活性碳后经风机排空。
② 活性炭再生过程:
  活性炭使用一段时间,吸附了一定量的溶剂后,会降低或失去吸附能力,此时活性炭需脱附再生,再生后活性炭重新恢复吸附功能可继续使用。再生时,启动催化燃烧装置预热室电源,将空气预热,预热后的气体送入吸附箱,箱中活性炭受热后,活性炭吸附的溶剂挥发出来,溶剂经风机送入催化燃烧室燃烧,燃烧后分解生成CO2和H2O蒸汽等热空气,热空气一部分回到活性炭吸附箱继续给活性炭加热,叧一部分排空,热空气内部循环多次活性碳即可得到再生.这样可提高活性炭的多次利用率,减少危废在转运环节对大气的二次污染,大幅节约用户更换活性炭的费用,是目前废气处理设备中处理效率较高且运营成本较低的设备。

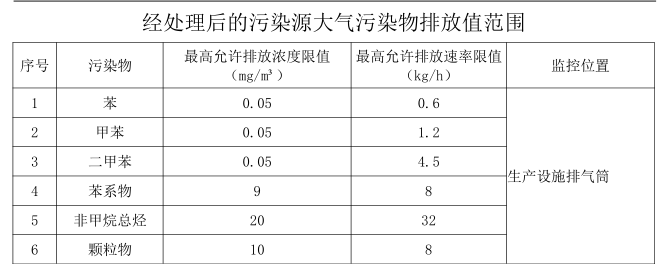

以下是活性炭吸附脱附催化燃烧废气处理设备处理后的排放值
以汽车喷漆房作为计算标准:
喷漆房尺寸:7000x4000x3000mm
每套喷漆房理论风量18000立方/每小时,排气口实测风量10000立方,喷烤漆房作业时间:一般每年300天,每天6小时.其中实际喷漆作业时间为4-5小时,每套喷漆房每天平均喷10-15个板块,平均每个板块用底漆0.1-0.12L稀料0.1-0.12L,固化剂 0.03-0.05L,色漆 0.1-0.12L,清漆 0.05-0.07L,每个板块小计用漆料为0.38-0.48L左右。按每套喷漆房每天喷10个板块计算,每天漆料合计3.8L-4.8L,每月114-144L,每年1368-1728L,按末端排放口未处理监测数据得出VOC总量排放为用漆量的40%,也就是说按上入作业量每年要排放VOC总排放量为547.2L-691.2L,如果钣喷中心采用目前最先进的废气处理技术(活性炭吸附脱附催化燃烧)技术,喷漆产生的挥发性气体通过高温燃烧后转化为二氧化碳与水蒸汽,处理效率达到95%以上,每年只排放68.4-86.4L以下,废气排放值低于目前任何一个城市地方标准。



吸附脱附的运营成本计算方法:
油漆组成:主要是树脂和溶剂,树脂干后统称颗粒物,溶剂统称挥发性有机物。
颗粒物处理市面上有二种方法:干式和湿式。
干式处理就是初效和高效棉吸附过滤,吸附满后作为危废处理。
湿式采用水旋喷淋之类的处理方法,但是会产生废水,需和当地环卫处签订废水处理协议。
汽车维修企业喷烤漆房前处理大多采用干式处理
干式处理耗材类别和更换时间及费用(计算到每个板面)
1:喷漆房内第一道为玻璃丝绵,铺设在排气格栅下面,使用时间为50小时,费用为100元,按5个小时出10个面计算,50小时为100面,每个面费用为1元 。
2:第二道为初效板式过滤棉,放在排风机前面,使用时间为30小时。费用为20元,按5个小时出10个面计算,30小时为60面,每个面费用0.4元。
3:吸附脱附集气柜中也设有一道板式初效棉,使用时间为80小时,费用为60元,按5个小时出10个面计算,80小时为160面,每个面费用为0.4元。
4:吸附脱附集气柜中又设有高效布袋式过滤器,使用时间为150-200小时。费用为800元 ,按5个小时出10个面计算,150小时为300面,每个面费用为2.6元。
如果按上述时间更换耗材则颗粒物可过滤90% 以上。
5:喷漆产生的挥发性有机溶剂被吸附箱中的蜂窝状活性炭吸附,每个碳箱活性炭容量为0.8立方,规格为100*100*100mm的块状型数量为800块 ,可供一台喷漆房使用。活性炭每300小时脱附一次,最多脱附6次,也就是说使用1800小时。更换费用为5000元,按5个小时出10个面计算,1800小时为3600面,每个面费用为1.4 元。
6:脱附能耗;催化炉电加热功率为 60kw, 脱附风机功率 2.2kw, 脱附时间为5-6小时,每次用电功率在 250-280 °电(电加热工作温度升到设定温度时自动断电,低于温度下线自动启动,所以不能按满功率计算用电),按活性炭每300小时脱附一次,工业用电费用为每度1.2元计算,脱附一次费用为300元,按5个小时出10个面计算 ,300小时为600面 ,每个面费用为0.5 元。
催化剂为贵金属种的铂类,放在催化炉内,也是耗材,使用寿命3000小时。堇青石蜂窝为载体,以贵金属(铂、钯)和稀土材料为活性组分,规格100*100*50, 每次更换数量为60块,更换一次费用为12000元 ,按5个小时出10个面计算,3000小时为6000面,每个面费用为2元。
综上耗材更换时间和价格,核算到每个板面成本为8.3元。以上数据按理论计算会有一定偏差,每家店应根据自身的工作效率和耗材进货渠道不同得出成本也不同,所以上述数据仅供参考。
