首页——公司动态——图集锦

贵州贵阳设计完成

近期给贵州贵阳客户完成了厂房规划设计
1.1 原图

   场地立柱较多,起初也是感觉无从下手,很多人不会设计,所以客户只能打电话给我来设计,我本不想到现场去,直接画图,但发现太多的东西要现场核实,比如层高(因为是第一层,里面太多的消防管道和排风通道),比如外面实际情况,所以只能看现场后再订方案。
1.2:经过一个下午的苦思冥想,终于想出了最佳的设计方案

前面第一个车间以接待,精洗,改装,轮保定位为主,侧边车间以机修,钣金油漆为主,层次分明,将周边拐角空间做附属用房,废件,危废,仓库,设备,餐厅,办公等等房间,碰到不好开车的地方就做大修项目

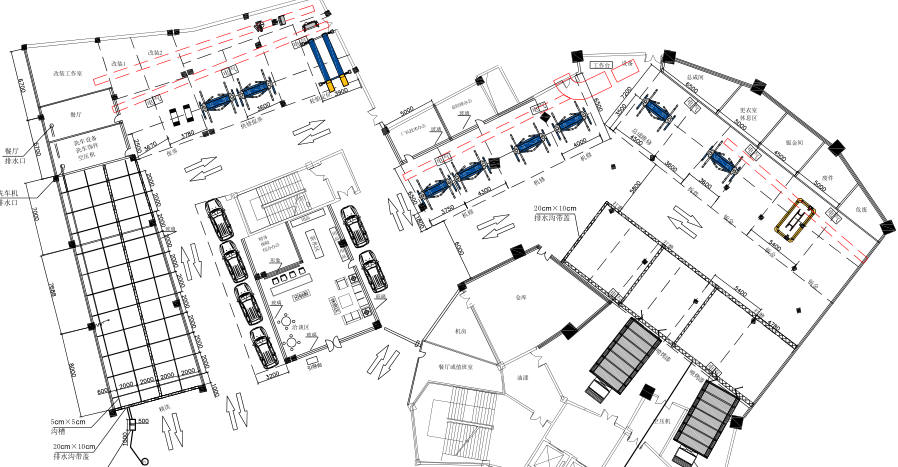

1.3:设计地基图和排水图




由于是地下室,甲方不准过多破坏地面,所以采用的立柱超薄等举升机,少开地面,遇到排水地方只开8cm的槽,沉淀池留在外面,还有烤漆房废气排地下管,排水尽量考虑到,不然实际工作中污水四溢。

1.4:电路图


由于烤房的电线要求较粗,电线的费用较贵,所以电路总柜尽量靠近烤漆房,其他用电较少的地方尽量用够用的细线就可以了,节省大量的成本,插头插座留在上面或者下面都有标注

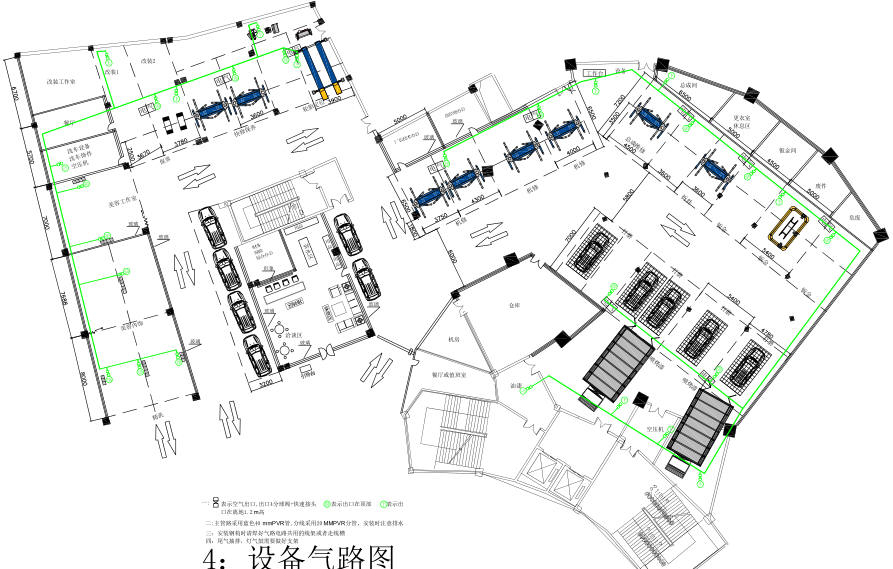

1.5 气路图

标注了气路出口留在上面或者下面,空压机尽量靠近烤漆房

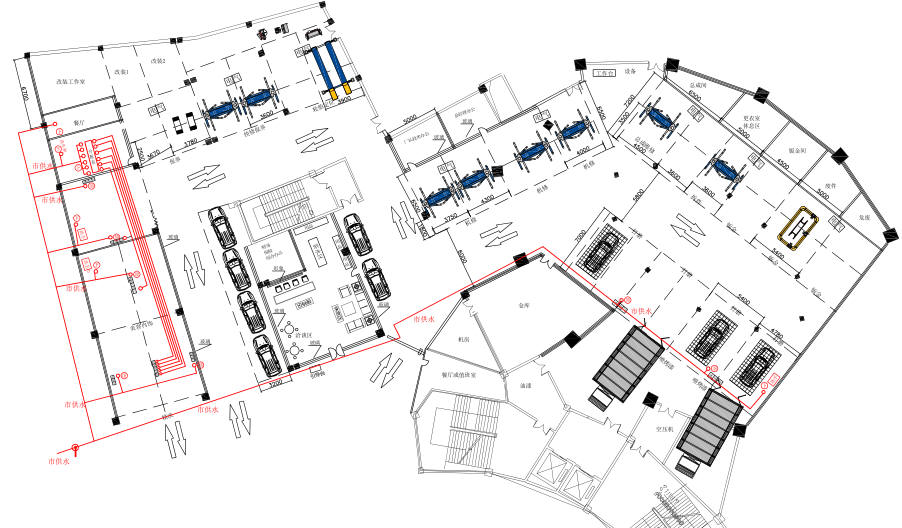

1.6:给水图



留有水池,洗车液管的走向
1.7:灯光图

通过灯光的指引,更加提高修理厂格调和档次
最后做了设备的预算和门头设计,客户第一眼看到的就是高档大气但不奢华。

这就是设计,一天让你思路清晰。
