首页— —公司资讯——2010衡臣规划案例二:更多规划

衡臣配套修理厂案例:新加坡印尼大型汽车修理厂
地址:印尼巴淡岛
主修车型:中高档车为主
档次:当地ZUI好修理厂
设备购置:40万

    2010年1月接到黄先生电话说要建立一个修理厂,我表示涉外修理厂我们做了很多了,黄先生问我做规划的事,我说可以根据实际做一个规划图,黄先生很实在,表示要亲自来上海,让我做规划。

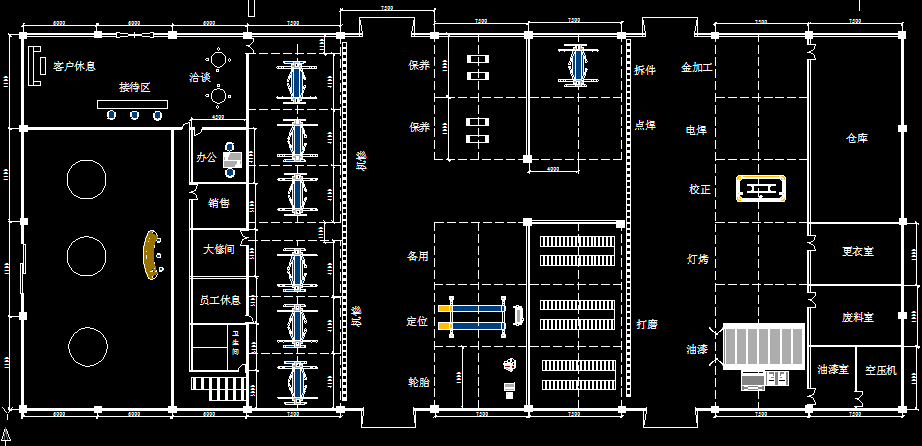

    2010年1月15日,黄先生来到上海,我去浦东机场接待了他,我首先带他看了几家我在上海做过的修理厂,他看了表示不错,第二天到公司了,他把实际的场地图给我看了,我做了一份施工图如下:


第三天,我们就这里面的设备图片,资料技术参数一一给黄先生介绍,具体产品如下

S/N 中文 Name Brand Model Quantity
Universal Servicing Machine
1 轴承压力机  Press machine HengChen 25T 1
2 空压机(大桶) Air Compressorbig tank ShengLong 1.05/8 1
3 油水分离器 Oil-Water Shifter JiaMei C002 3
4 电焊机(含线钳) Electric Welding Machine RenMin 250A 1
5 工作台 work desk Yashi YS150 2
6 台式钻床 Drilling Machine JinDing 16mm 1
Equipment of Servicing Shop
7 四轮定位仪CCD中柜 Four Wheel Alignment Machine LongBan LB55 1
8 四柱四轮定位举升机 Lifter for wheel alignment(four legs) Launch TLT440W 1
9 二柱液压举升机 Hydraulic Lifter(two legs) Launch TLT235SCA 7
10 小剪式举升机 double scissor lifts Launch TLT632AF 2
11 抽油机 Oil-sucking Machine Greens 3197R 2
12 轮胎拆胎机 dis-/assembly machine for tire and wheel rim Trainsway BL505F 1
13 轮胎平衡机 Dynamic Wheel Balancer Aroad A800 1
14 冷媒加注回收机 Refrigerant Filling/Recycling Machine IQR IQR320 1
15 喷油嘴清晰检测仪 injection nozzle cleaning machine Greens GBL-6B 1
16 汽车电脑检测仪 Diagnostic Computer Launch X431Gx3 1
17 各类检测仪表 All kinds of pressure gauge oilgascylinder 5PC 1
18 自动波箱油更换机 ATF Oil Replacing Machine  Greens 800R 1
19 启动充电机 Battery Charger FeiYing 1000A 1
20 发动机总成吊机 Assembly Lifting and Handling Machine HengChen 2T 1
21 齿箱托架 gear  bracket HengChen 0.5T 1
22 避震弹簧拆装机 Spring Disassembling(press type) HengChen GM05 1
23 气鼓灯鼓一体机 working lamp assy.working air assy. Johns 15M 4
Equipment for Painting Plant
24 喷烤漆房 Painting& Baking Machinetwo flan JZJ JZJ8200 1
25 烤灯 Heating Lamp(3 tube) SQL BQ303 1
26 喷枪 spray gun SATAjet 17401 1
27 抛光机 Polishing Machine BeiDe 6138 1
Equipment for  Body Repairing
28 车身校正架设备 Body Rectifying Machine DooCar K3 1
29 点焊机 spot welding machine FeiYing FY6000 2
30 CO2焊机 CO2 welding machine FeiYing 200A 1
31 分离式千斤顶 separate style jack SQL 4T 1
Cleaning Machine
32 汽车车身清洗机 Body Cleaning Machine ShengLong SL358 2
33 吸尘器 dust&fouling removing machie Chaobao CB30L 2
34 泡沫机 Foam Machie ShengLong 80L 1
35 整套工具 all  set tool SATA   1
36 快修保养加注系统 Lubricating oil filling system(quick service Hengchen HC37900 1
37 发动机电子维修工具套装 Engine Fault Detector ADD add9000 1
38 大众奥迪专用电脑检测仪 VWAUDI computer VW VW 1
39 仪表调整数码大师 Instrument adjusting     1
以上报价FOB上海。钟瑞林

第四天,黄先生拿着报价单和规划回新加坡了,此后只是中间施工联系过一两次,我也没有在意

2010年10月黄先生打电话说厂房已经筹备的差不多了,要让我过去看看,并把设备定下来,由于去巴淡岛需要从新加坡坐船过去,所以办理新加坡签证花了半个月时间,2010年11月我去了新加坡,上海都是快下雪的 天了,到了新加坡还是夏天,穿短袖,但当地的天空很美,空气很新鲜。

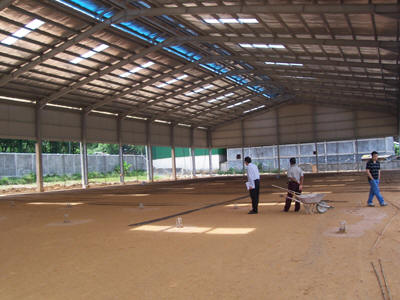

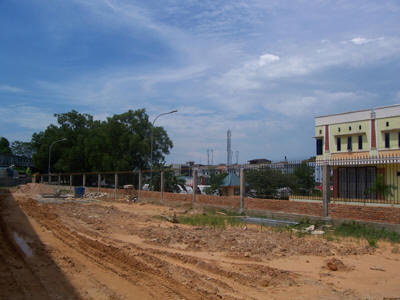

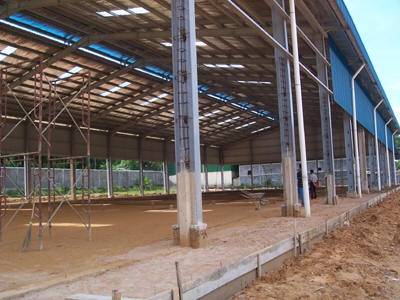

并到实地参观了一下,印尼巴淡岛现场图:

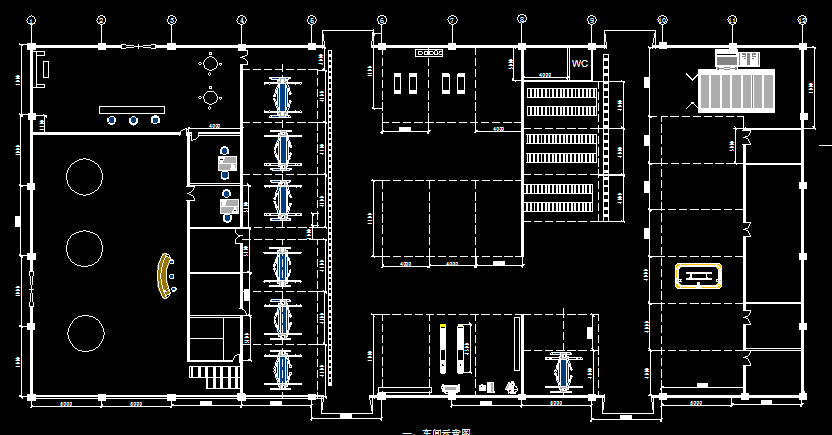

我们在测量设计过程中,发现与以前的方案不一样,立柱多了一个,原来设计厂房的人员私自改动了设计方案,这下搞的措手不及,还好改动的不影响总体规划,连夜重新修改方案:

在这里面,我还根据实际增加了集中加油设备,集中供气供电设备

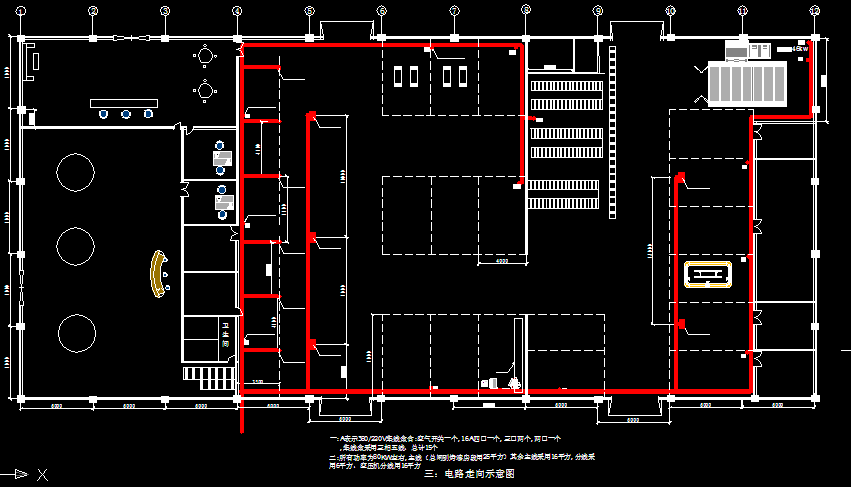

电路图如下:

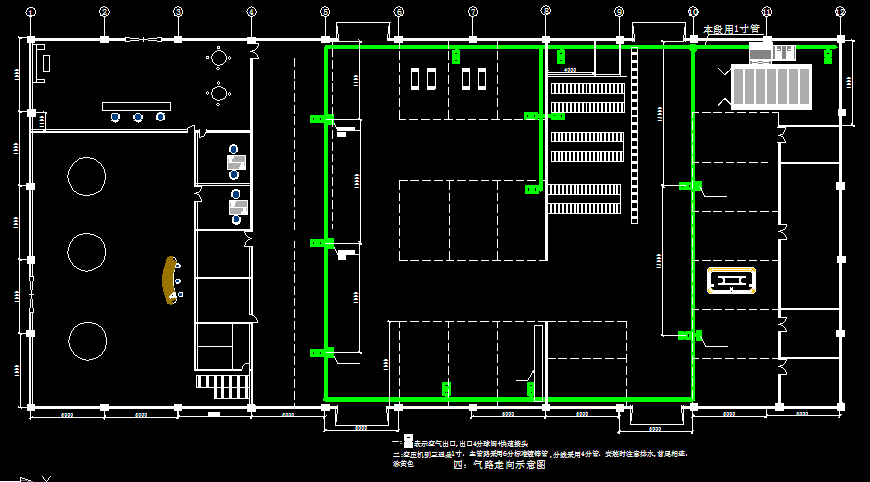

气路图:


还设计了施工图,一一确认无误后离开了印尼巴淡岛,乘船到了新加坡。
  第二天到黄先生的新加坡公司,签订了供货协议,第三天到新加坡玩了一天,附:风景图

新加坡ZUI大的赌场CASINO 干净的环境
沙滩,海边 沙滩

四季如春

碧海蓝天
